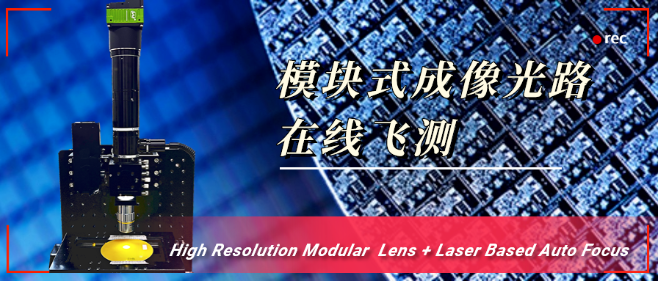

針對高精度、快速檢測應用，我們在模塊式成像光路中引入了TDI模式線掃相機，結合實時激光自動對焦傳感器，進行了以下測試：

• 相機：6560(H)x256 (V)  Pixel Size 3.45μm  TDI Stage 64 / 128 / 192 / 256；

• 鏡頭光學放大倍數：16x；

• 解析度：1μm；

• 物鏡初始成像景深：3.5μm；

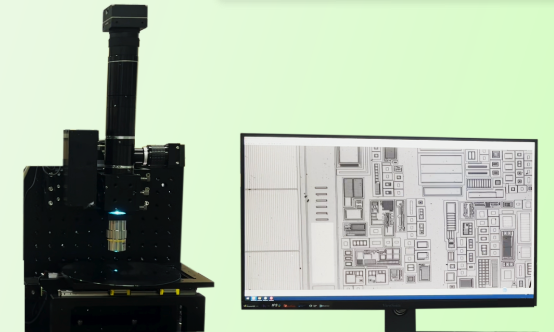

在完成上述高解析度+線掃的成像測試后，我們更換了光路中的相機和鏡筒模塊，即刻獲得了更高解析度的實時自動對焦顯微成像系統：

• 參數：1/1.2"  2MP CMOS CCD, Pixel Pitch 5.86μm 167fps
• 鏡頭光學放大倍數：32x
• 物鏡初始成像景深：1.6μm
• 視野：0.41mm

• 分辨率：0.7μm

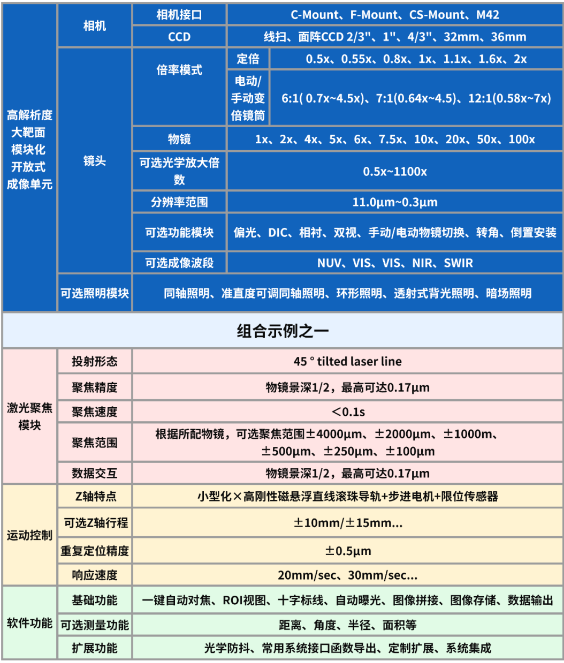

除上述兩種記錄配置外，這套開放式的成像光路還能搭配更多規格的CCD、自動聚焦模塊、變倍/定倍等功能模塊，呈現更多倍率、視野和解析度的高質量實時聚焦圖像。以下是這套高解析度 大靶面鏡頭搭配自動聚焦模塊的規格參數，請參考：

我們的光學實驗室可提供各倍率規格高解析度鏡頭、各類面陣/線掃相機搭配激光自動對焦傳感器進行驗證性測試，歡迎有相關測試需求的各領域集成或終端用戶與我們聯系。眼見為實！驗證成像質量和集成可能性。
